Chọn Dây Dẫn trong hệ thống Điện Năng Lượng Mặt Trời: Đúng chủng loại, Đúng tiết diện
Không giống như hệ thống điện dân dụng hoặc công nghiệp, Hệ thống Điện Năng Lượng Mặt Trời sử dụng rất nhiều loại dây. Người lắp đặt cần hiểu đúng để chọn dây dẫn ĐÚNG CHỦNG LOẠI, ĐÚNG TIẾT DIỆN, không làm theo cảm tính, thói quen.

Dưới đây là các loại dây chủ yếu:

Dây Tín Hiệu: Dây tín hiệu trong hệ thống điện mặt trời gồm có dây LAN/ dây cáp quang; dây RS485; Dây CT . Sợi dây tín hiệu tuy nhỏ nhưng cần đăc biệt chú ý, vì nếu chọn sai có thể làm hệ thống đo đếm không đúng, không vận hành đặc biệt hiện nay hầu hết các hệ thống solar đều lắp bám tải, không phát lên lưới.

Dây LAN (khoảng cách 100-200m) ; hoặc dây cáp quang (khoảng cách rất xa: truyền tín hiệu từ bộ Dataloger/ inverter về Router. Có thể dùng loại CAT5E hoặc CAT6, lưu ý bấm đầu dây mạng cùng chuẩn A hoặc B cho hai đầu và lưu ý bấm đúng và chắc chắc bằng kỹ thuật viên được đào tạo.

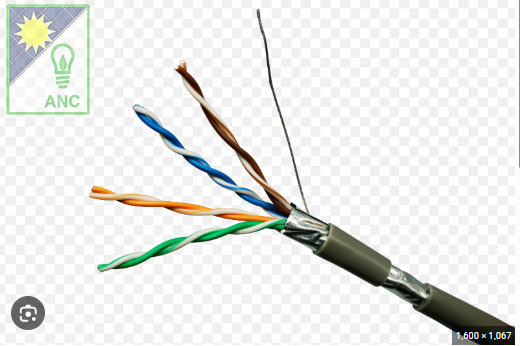

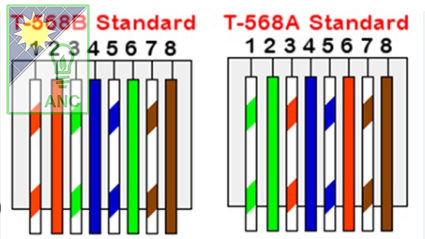

Hình: dây LAN và chuẩn A. chuẩn B bấm đầu dây mạng.

Dây RS485 truyền tín hiệu từ bộ Meter Zero Export về Inverter/ Dataloger. Với các hệ công nghiệp khoảng cách xa 100-300m cần đặc biệt lưu ý sử dụng đúng dây RS485 vặn xoắn, có chống nhiễu, có giáp bảo vệ để đảm bảo Inverter/ Dataloger nhận điện được đúng tín hiệu gửi từ Meter. Đã có một số trường hợp ghi nhận Inverter/ Dataloger không nhận diện được Meter do người lắp đặt sử dụng sai dây RS485, mà dùng dùng loại dây nguồn to hơn rất nhiểu nhưng không đáp ứng.

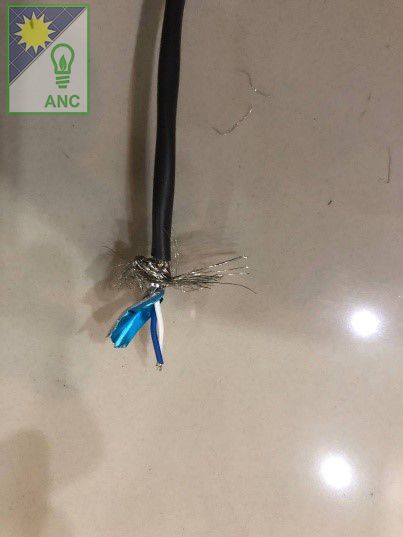

Hình: dây RS485

Dây CT: Nối từ biến dòng (CT) tới inverter hoặc Meter.

Với hệ dân dụng CT đi kèm máy 100/ 40mmA dây đi vài chục mét thường không có vấn đề gì, lưu ý đấu đúng dây CT tương tứng từng pha vì hệ Hybrid dân dụng thường bám tải theo từng pha, đấu sai hệ thống sẽ không vận hành; dây CT nên chọn 2 dây vặn xoắn.

Với hệ công nghiệp CT thường có tỉ số 1000/5A hoặc lớn hơn 10000/5A, một sai số nhỏ trong tín hiệu CT truyền về có thể kèm theo một sai số lớn của hệ thống Zero Export. Nên tìm vị trí đặt Meter gần CT nhất có thể, vài mét hoặc 5m trở lại với dây CT tiết diện thông thường 1.5mm2 hoặc 2.5mm2. Để CT và Meter xa nhau liên quan tới công suất CT, hao but tín hiệu theo tiết diện dây CT cần một công thức tính toán và kiểm tra phức tạp, hoặc chọn tiết diện dây CT rất lớn hơn sự cần thiết

Dây DC điện mặt trời (H1Z2Z2-K) nối từ tấm quang năng tới inverter

Bắt buộc phải dùng đúng dây DC của điện mặt trời nó có các đặc tính: phủ niken để tạo thuận lợi truyền dẫn dòng DC; ngoài trời chịu tia UV, Cháy chậm khi cháy không phát thải khí độc….

Dây từ tấm quang năng về Inverter gần vài chục mét và là hệ dân dụng thì dùng dây tiết diện 4mm2.

Dây đi xa 100-200m cho hệ công nghiệp thì nên dùng dây tiết diện 6mm2 hoặc lớn hơn để giảm tổn thất, do dòng mang các thế hệ tấm pin gần đây thường lớn hơn 14-16A.

Dây DC (thường ký hiệu AWG hay thường gọi dây Hàn) nối từ Bình Lưu Trữ tới Inverter

Tiết diện chọn có thể chọn nhanh bằng cách lấy dòng điện mang chia 3 theo Rule of Thumb.

Ví dụ: Dòng sạc xả cài đặt 100A thì dùng dây 35mm2; hay 2AWG.

Chọn tiết diện cho dây Bình lưu trữ phải chọn đủ, tránh sinh nhiệt do mang dòng quá lớn lúc xả nhanh khi mất điện lưới, có thể gây cháy nỏ.

Hình: dây DC nối từ bình lưu trữ sang inverter

Dây AC nối từ inverter ra điểm Hòa lưới/ Tải

Tham khảo tiêu chuẩn chọn dây dẫn theo IEC 60439 hoặc hãng sản xuất dây, lưu ý nếu dây đi xa thì cần chọn tiết diện dây to hơn có kể đến độ suy hao điện áp, dòng điện trên đường dây.

Ví dụ: chọn dây dẫn cho Inverter cùng công suất loại 1 pha thì dây lớn, 3 pha thì dây nhỏ hơn rất nhiều.

Inverter 1 pha: 16kw, dòng AC đầu ra 80A. Chọn dây tiết diện 25mm2, là loại dây dẫn tiết diện rất lớn cho hệ thống điện dân dụng.

Inverter 3 pha 16kw, dòng AC đầu ra 25A. Chọn tiết diện dây dẫn 6mm2 cho hệ dân dụng là đã cực kỳ an toàn.
