Lỗi chạm đất, cách điện “Isolation” “Insulation” " Abnormal Residual Curent"
Là một lỗi rất phổ biến trong điện mặt trời, làm chết rất nhiều Inverter mà không được bảo hành, làm đau đầu nhiều đơn vị vận hành, bảo trì (mình cũng đã từng đau đầu).
Khách hàng, nhà đầu tư khi được báo về lỗi này thì xuề xòa không sao, inverter báo lỗi có tí lại chạy tiếp, lỗi có tí buổi sáng sớm hoặc trời mưa ý mà.

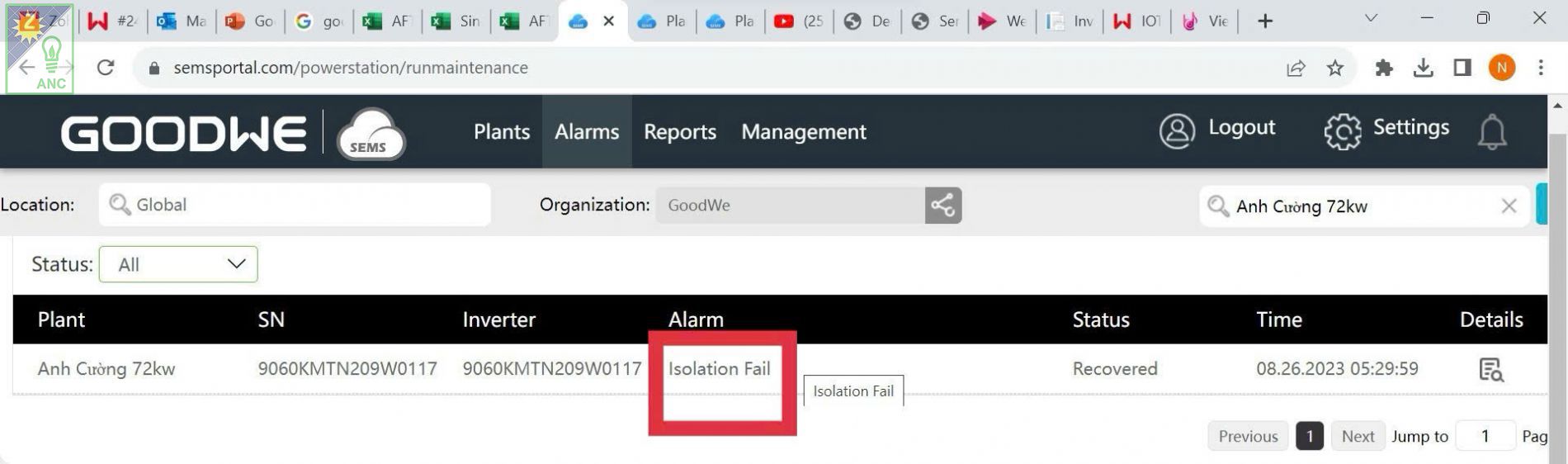

Hình 1: Ví dụ kiểm tra Goodwe báo lỗi

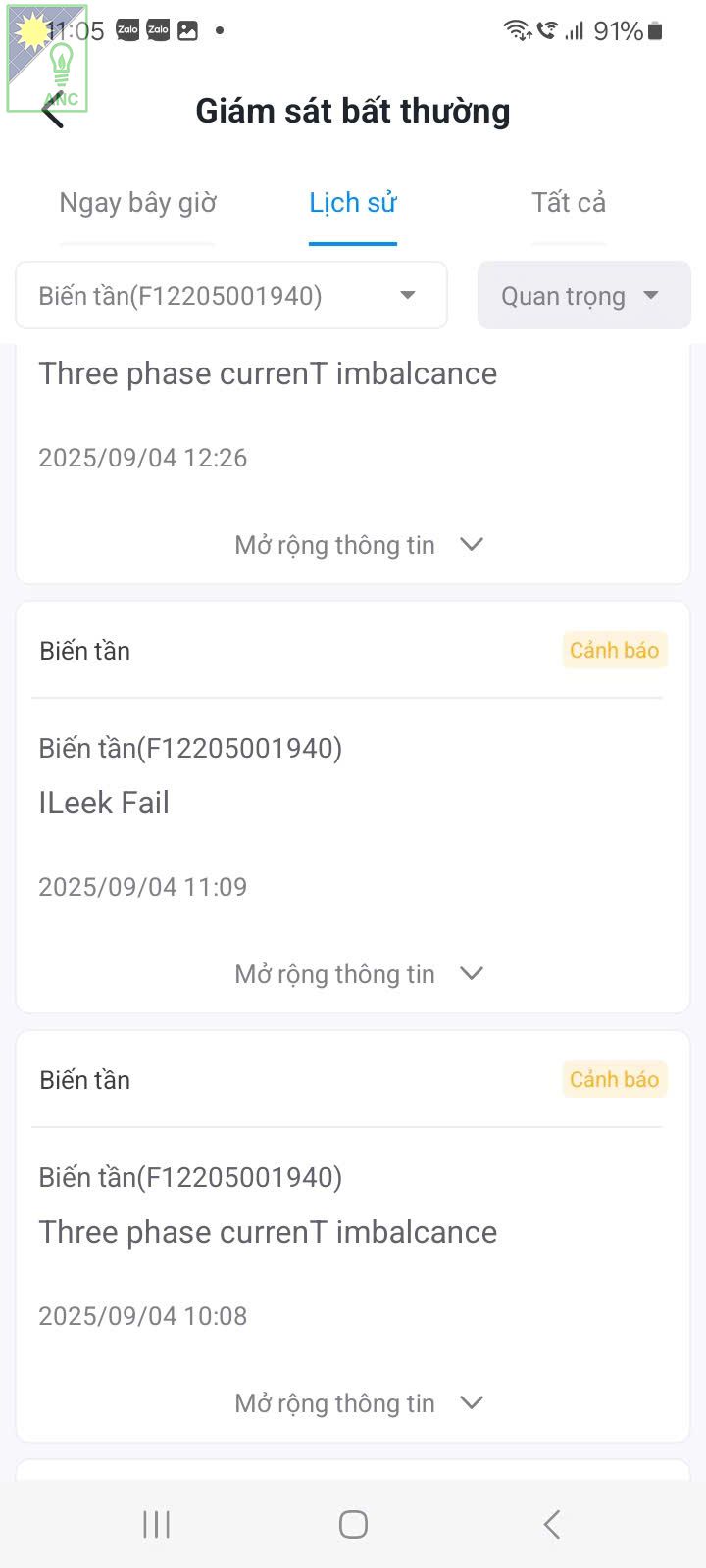

Hình 2: Lỗi Dòng dò quá mức inverter huawei

Lỗi thường đến từ các nguyên nhân sau:
- Tấm pin bị vỡ: đây là nguyên nhân dễ khắc phụ nhất. Thay hoặc cách ly tấm pin. Cho tiền bọn bắn chim để nó đừng bắn nữa.
- Dây DC bị rách vỏ do chuột cắn, do trầy xước trong quá trình thi công. Chuột cắn vẫn là nguy cơ hàng đầu. Nguyên nhân này khắc phục và nhận biết là cực khó. Hoặc thay hết dây DC; hoặc ngay từ lúc thi công làm máng cáp thật kín hoặc không làm máng cáp, để dây DC đi trần ngoài khay/ thang đỡ cáp.
Nguy cơ này còn kèm theo một hệ quả cực kỳ nguy hiểm là chập dây DC, cháy cả site luôn.

Hình 3: Hình ảnh tấp pin vỡ báo lỗi Insulatio và dây DC chuột cắn

- MC 4 để ngoài trời bị nước vào nhất là các MC4 chất lượng kém không chịu nước, thợ lắp đặt lại để ngay khe tấm pin trực tiếp hứng giọt nước.
- Vị trí cầu lưu ý: Khi lắp đặt cần cột dây DC để MC4 không nằm giữa khe hai tấm pin.

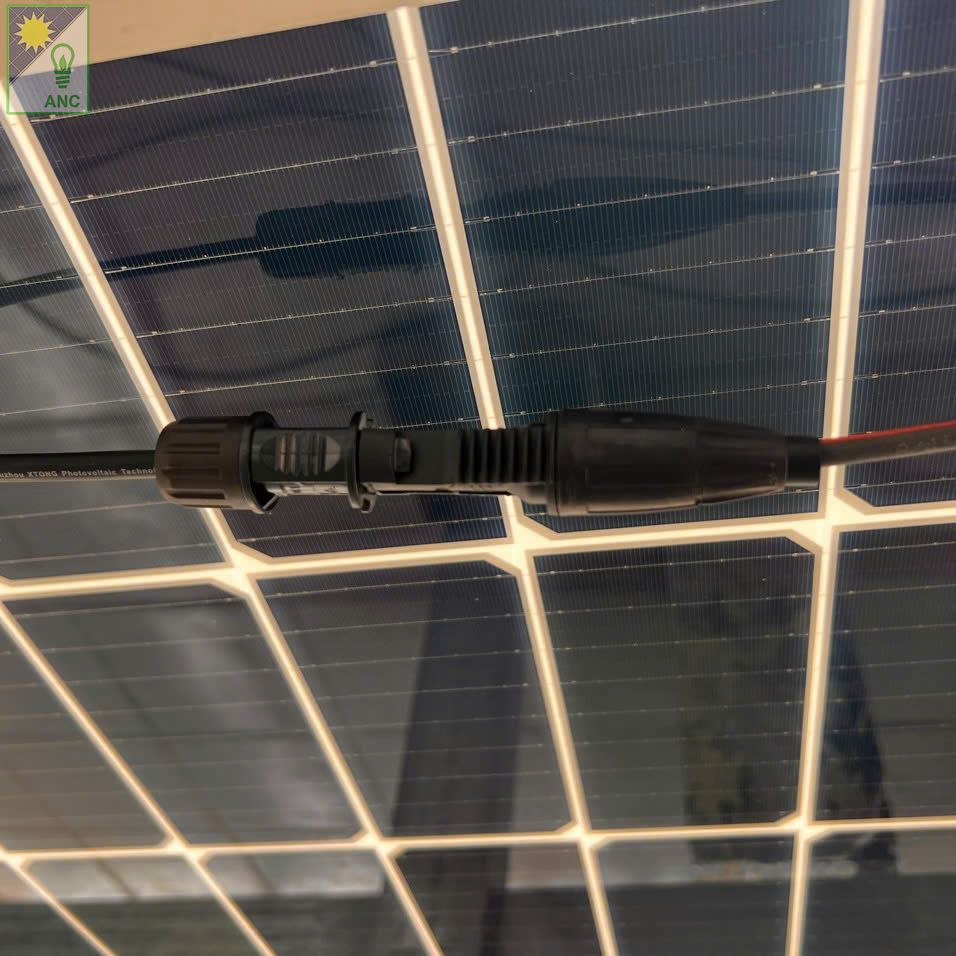

Hình 4: Minh họa Cột dây DC để MC4 không nằm giữa khe hai tấm pin

Lỗi này ngay từ đầu có thể loại trừ bằng cách dùng những đầu nối dây DC chất lượng. PVstick Weidmuller là một trong những đầu nối DC chất lượng tốt nhất thị trường, tiêu chuẩn chịu nước IP65. Dễ dàng lắp đặt, không cần đầu cosse và kìm bấm.
